Manutenção do Sistema Hidráulico de Reboque Descartável: Intervalos, Verificações e as Variáveis por Trás Deles

A manutenção do sistema hidráulico de reboque basculante abrange fluido, pivôs de cilindros e guinchos, mangueiras e conexões, o respirador e o filtro de coagem, e o acionamento da bomba. Os intervalos funcionam com base no limite que chegar primeiro: o número do manual no calendário, as horas acumuladas de operação ou um gatilho de serviço, como poeira, água ou calor. Uma unidade de potência de 12 V e um guincho wet-kit de PTO carregam volumes de reservatório diferentes e caminhos de falha diferentes, então um único cronograma não cobre ambos. Leituras de nível de fluido só têm significado com o cilindro totalmente retraído.

O que cobre a manutenção do sistema hidráulico de reboque basculante

A manutenção rotineira do sistema hidráulico de um reboque basculante abrange cinco áreas, e a frequência com que cada uma precisa de atenção depende do ciclo de trabalho e da fonte de energia: controle de fluidos e contaminação, pivôs de cilindro e guincho, mangueiras e conexões, o respirador e o filtro de pressão, e o fornecimento da bateria ou o acionamento da bomba do PTO. Válvulas de alívio, válvulas de retenção e engates ficam fora dessa lista. Elas falham sozinhas com frequência suficiente para que um sintoma apontando para um ainda mereça seu próprio diagnóstico.

O tipo de circuito muda o que você inspeciona. Uma unidade de ação simples com alimentação e gravidade para baixo não possui circuito de extremidade de haste pressurizado ativamente. O peso do corpo ainda gera pressão no cilindro e no caminho de retorno ao descer, então o circuito precisa ser despressurizado antes do serviço. Nos semi-reboques basculantes nas extremidades, o guincho normalmente é montado na frente, o que traz o cilindro, seus suportes de montagem e seu comportamento de sangria para dentro do escopo junto à bomba. As folgas publicadas entre os estágios telescópicos chegam a 0,07 mm em alguns estanchos, então um estágio inchado ou dobrado se prende muito antes de parecer danificado.

O material de vedação decide quais fluidos a unidade tolera, e a resposta é específica do modelo. As instruções de instalação da KTI Hydraulics permitem fluidos biodegradáveis apenas com uma configuração opcional de vedação Viton e proíbem isso com vedações Buna. O mesmo catálogo de 2024 do mesmo fabricante afirma categoricamente que fluidos biodegradáveis não devem ser usados. Ambos os documentos estão atualizados e ambos são deles. Portanto, a aprovação de fluidos pertence a um modelo específico e a um composto de vedação. Uma conversão precisa de confirmação por escrito com o modelo e número de série da sua unidade, e as opções compostas não se limitam apenas a Buna e Viton.

Antes de qualquer inspeção abaixo, desligue e isole a fonte de energia, abaixe totalmente o corpo ou coloque-o sobre um suporte mecânico positivo, e despressurice o circuito. Boletim da OSHA sobre movimentação não intencional de corpos descartáveis cita 29 CFR 1926.600(a)(3)(i) e 1926.601(b)(10). Juntas, essas peças exigem que os corpos basculantes sejam abaixados ou bloqueados durante o reparo, e exigem um suporte positivo permanentemente fixado que trave na posição. O boletim também documenta blocos de madeira e vigas em I soltas aparecendo como substitutos quando a hélice da fábrica não eleva a cama o suficiente. A parte traseira da carroceria é exatamente onde mangueiras e linhas são revisadas. Nunca procure por um vazamento em orifício manual com a mão. Use papelão ou outro método aprovado, e trate qualquer injeção de fluido como uma emergência que exija atendimento médico imediato. O J1273_202110 SAE cobre a seleção, roteamento, instalação, substituição, manutenção e armazenamento de conjuntos de mangueiras hidráulicas, e sua seção de segurança trata de injeção, chicote de mangueira e queimaduras.

Verifique a tensão sob carga antes de condenar a bomba

Uma bomba que funciona, mas não levanta, pode ser uma falha elétrica ou hidráulica, e a tensão de alimentação medida sob carga é a leitura que as separa. Uma leitura saudável da bateria em repouso pode colapsar no momento em que o motor consome corrente.

O dano vai em uma direção. O catálogo de unidades de potência lista baixa voltagem entre as condições excluídas pela garantia: uma bateria subcarregada causa consumo alto de amperes, e amperes altos queimam solenóides, bobinas, motores e os contatos no controle manual. O mesmo documento lista viscosidade inadequada do fluido como um caminho separado para o mesmo resultado, porque uma inclinação muito alta faz com que a bomba e o motor empeorem e consumam as mesmas ampereres altas. Duas falhas de manutenção não relacionadas, portanto, convergem para um sintoma e um conjunto de peças queimadas. Instalar uma bomba de reposição sem corrigir a bitola do cabo, a qualidade do solo ou a qualidade do fluido tende a consumir a substituição da mesma forma. A bitola do cabo é especificada em relação ao comprimento do trecho exatamente por esse motivo.

Partidas frias expõem ambos ao mesmo tempo. Após um mergulho durante a noite, o primeiro ciclo completo do dia é quando uma oferta marginal e uma grade excessivamente espessa se declaram, antes de mascarar óleo quente. Verificamos a medição do cabo e a condição do aterramento em relação ao comprimento real do percurso antes de aceitar uma reclamação hidráulica como falha na bomba.

Grau de Fluido, Nível de Enchimento e Limpeza

As decisões sobre fluido hidráulico em um reboque basculante são definidas pela faixa ambiente em que o reboque realmente trabalha, pelo composto de vedação na unidade e por um alvo de limpeza. Cada figura neste artigo traz o fabricante mencionado ao lado, e cada um pertence à linha desse fabricante, e não à categoria. O manual da sua própria unidade substitui todos os exemplos abaixo. As linhas aqui vêm do catálogo de unidades de potência de 12 V e do manual do guincho telescópico Crysteel Turbo.

Os tetos de temperatura variam conforme o componente, e o menor do circuito é o que governa. O catálogo da unidade de potência limita a temperatura do fluido a 150°F para a vida útil. Os dados da Binotto para um cilindro telescópico dianteiro permitem uma faixa de óleo de −40°F a 212°F para o próprio cilindro. Encontre o teto publicado mais baixo no seu próprio circuito.

A questão da limpeza é a que vale a pena agir. A ISO 4406:2021 define o código que indica quantas partículas sólidas de determinados tamanhos um fluido hidráulico contém. O manual de componentes então define o alvo real que o sistema deve manter em serviço.

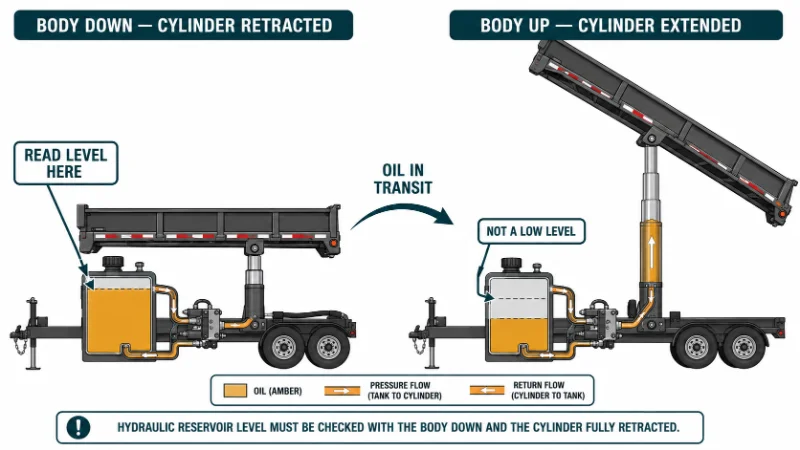

A leitura de nível é o hábito que vale a pena mudar. O procedimento de enchimento publicado é realizado com o cilindro totalmente retraído, e o reservatório fica aproximadamente pela metade na extensão total. O manual do guincho também recarrega até o visor com o corpo abaixado. Uma leitura baixa feita com a cama levantada, portanto, não é uma leitura baixa de forma alguma. Faça o reabastecimento nesse estado e o sistema empurra o líquido para fora do respirador na descida, aerando-o conforme avança. De tudo que está nesta página, a regra do estado preenchido é a mais barata de adotar e a mais provável de reverter uma leitura em que você já confia.

O balanço é mensurável no seu próprio trailer. O volume deslocado é a área do diâmetro vezes o curso, então um cilindro de ação simples com diâmetro de 5 polegadas e curso de 40 polegadas se move cerca de 785 polegadas cúbicas, aproximadamente 3,4 galões americanos. Coloque seu próprio diâmetro e curso na mesma expressão para ver quanto do seu tanque está em movimento durante um ciclo. Um guincho telescópico não colapsa para um único diâmetro, pois cada estágio tem sua própria área efetiva, então use o deslocamento publicado pelo fabricante do cilindro. O resultado de 3,4 galões acima vem de um diâmetro e curso assumidos, então trate como um exemplo resolvido e faça uma citação do seu próprio.

Intervalos de serviço divididos por fonte de energia: unidades de 12 V e kits de PTO wet.

Os intervalos de serviço divergem entre uma unidade alimentada por bateria e um kit de preensão (PTO) porque ambos carregam volumes de reservatórios diferentes, caminhos de contaminação distintos e consequências diferentes quando um passo é pulado.

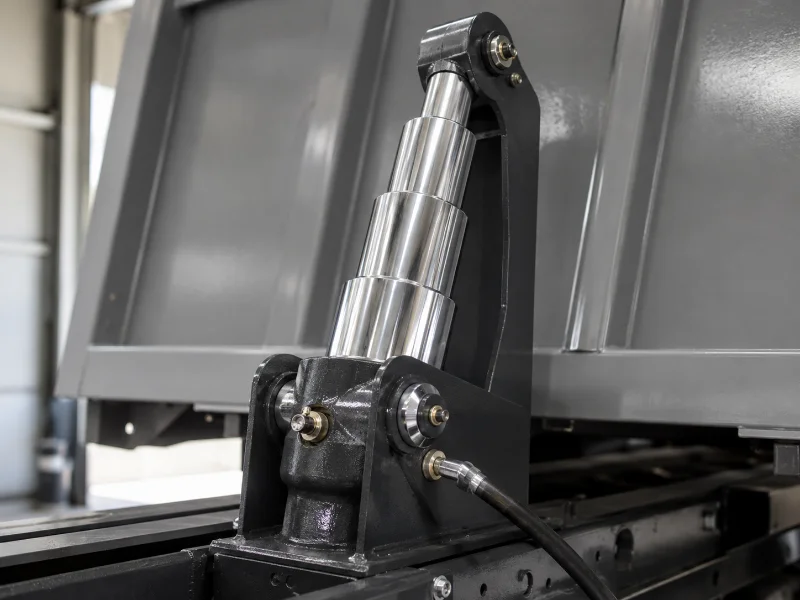

A linha de pivôs esconde uma decisão que é fácil de recuar. O catálogo de basculantes hidráulicos da Hyva lista seus cilindros frontais com suportes fundidos nas versões sem manutenção ou lubrificadas, e em duas categorias de serviço: padrão para obras de construção e pesado para mineração e condições difíceis. Qual versão fica no seu trailer decide se os suportes pertencem ao redondo de graxa. Lubrificar um suporte sem manutenção cria uma armadilha de areia; pular um com gordura já o usa. A versão de suporte é uma configuração de ordem em tempo, então ela sai da folha de construção.

A fileira de alívio é onde frotas mistas são pegadas. Uma especificação publicada do kit úmido de despejo final define seu alívio em 2.000 psi e alerta contra operar esse reboque em um circuito de correia-reboque de 3.000 psi. A mesma chapa combina as duas aplicações com tamanhos diferentes de tanque: cerca de 50 a 70 galões para serviço de descarga final contra 15 a 30 para um reboque de correia. Esses são os números desse produto. A Hyva classifica seus cilindros frontais Alpha e suas bombas de engrenagens do kit molhado em 250 bar, aproximadamente 3.626 psi. Binotto lista um cilindro dianteiro com potência máxima de 2.750 psi devido às suas portas NPT, mesmo que o cano seja classificado para 2.900. Nesse caso, uma conexão define o teto, não o cilindro. Cilindros frontais em semi-reboques de descarga de extremidade abrangem uma faixa ampla, e o número que vale para o seu está no seu cilindro e no seu kit de úmido.

A pressão é apenas metade do teste de acoplamento. A ficha técnica do Binotto também publica uma velocidade máxima de extensão de 0,656 ft/s, que é um limite de fluxo expresso como velocidade. Um kit úmido que entrega mais fluxo do que o cilindro do reboque foi dimensionado para isso, impulsiona a carroceria mais rápido que esse limite, e nenhum manômetro mostra que isso acontece. Confirme pressão nominal, fluxo nominal e tipo de circuito juntos. Deixe uma válvula de alívio selada de fábrica: a documentação da garantia da unidade de potência é explícita que o ajuste de campo queima solenóides, motores e bobinas, e que adulteração pode causar ferimentos graves.

Uma segunda consequência decorre do mesmo arranjo. Dois reboques compartilhando um circuito de trator significam dois históricos de fluidos se encontrando em um mesmo reservatório, o que transforma o “não misture óleos” de um aviso de tempo de enchimento em uma especificação de nível de frota. Em um trator que puxa mais de um tipo de reboque, a compatibilidade passa a ser uma verificação por acoplamento em vez de anual.

Verificações de Sintoma a Causa Antes de Qualquer Parte Ser Retirada

Um sintoma de iça-elevação raramente aponta para um subsistema. A maioria tem candidatos tanto elétricos quanto hidráulicos, então a ação de verificação importa mais do que o nome do sintoma, e a ordem em que você testa determina quanto você gasta.

Duas variáveis se estabelecem antes que o restante se torne legível: tensão de alimentação sob carga e qualidade e condição do fluido. Voltagem primeiro, porque uma fonte marginal danifica as peças que você substituiria. Fluido em seguida, porque a vedação de alimentação, válvula e bomba do grau e da contaminação se desgastam igualmente, e uma inclinação errada também chega ao lado elétrico. As variáveis restantes ainda precisam convergir juntas em vez de formar uma cadeia.

Sangramento não é um procedimento só. O ciclo publicado de uma unidade de potência de ação simples faz o cilindro se esgotar enquanto o nível é observado para se manter acima da metade do tanque, mantém sobre o alívio por vários segundos em extensão total, depois retrai e repete até que a operação fique suave. Uma unidade de ação dupla repete isso em ambas as direções, um cilindro com válvula manual de sangria usa essa válvula em seu lugar, e várias linhas telescópicas frontais são publicadas como projetos auto-sangrados que não precisam de etapas separadas. Ciclar repetidamente em toda a velocidade não substitui uma sangria manual especificada.

Verificando o sistema antes do seu próximo ciclo de carregamento

A manutenção do sistema hidráulico de reboque basculante é principalmente um problema de agendamento, e o cronograma que se encaixa depende do serviço. Um reboque que faz ciclagem algumas vezes por semana em uma unidade de 12 V é bem atendido pelo intervalo de horas ou calendário do manual, além de um nível pré-uso e checagem de vazamento, além do restante da rotina de manutenção do despejo final. Análise programada de óleo ou um contador de partículas em linha geralmente custam mais nessa função do que a falha que detectaria.

Monitoramento mais rigoroso garante sua subsistência em contagem alta de ciclos, em locais empoeirados ou úmidos, e em tratores que trocam entre tipos de reboque. Nossas páginas de produtos finais especificam cilindros telescópicos frontais HYVA nos reboques de basculo final que fornecemos. Esse único detalhe vale a pena ser levado em qualquer conversa de serviço: uma vez que a faixa dos cilindros é nomeada, a versão do suporte, a classificação de serviço e a classificação de pressão que regem seus intervalos se tornam consultas. Dimensionamento do reservatório, ciclo de trabalho e clima permanecem específicos do projeto, e encanar o próprio kit úmido é um trabalho separado, com seus próprios desenhos e aprovação.

Antes do próximo ciclo de carregamento:

1. Leia o nível do reservatório com o corpo totalmente abaixado e o cilindro totalmente retraído, depois leia novamente na altura total e note a diferença.
2. Meça a tensão de alimentação nos terminais do motor enquanto o botão de elevação está segurado, não na bateria em repouso.
3. Compare a bitola do cabo que você realmente tem com a tabela de comprimento no manual da sua unidade.
4. Ajuste a qualidade do fluido do tanque à sua temperatura de trabalho mais baixa esperada, em vez da estação em que você o encheu.
5. Verifique a folha de montagem para a versão do suporte e a qualidade de serviço antes de ajustar a graxa.
6. Limpe ou substitua o respirador e o filtro de sucção conforme o limite que chegar primeiro, horário ou calendário.
7. Confirme que a pressão nominal, o fluxo nominal e o tipo de circuito do kit úmido correspondem ao trailer que está atrás dele hoje, e deixe as válvulas de alívio seladas intactas.
8. Coloque um suporte positivo permanentemente preso antes que alguém passe por baixo de um corpo elevado, e mantenha todos longe de um corpo carregado.

Perguntas Freqüentes

Posso usar ATF em vez de óleo hidráulico?

Às vezes, e só quando o manual da sua unidade lista. O risco maior é aumentar com um fluido diferente do que já está no tanque, porque os mesmos manuais que permitem o ATF também proíbem a mistura. Um reforço com o frasco errado é uma troca de fluido não planejada.

Quando uma mangueira precisa ser trocada, em vez de ficar de olho?

Substitua quando a tampa estiver rachada, assada na armadura ou com bolhas, quando o fio de reforço apresentar ferrugem ou quando o conjunto tiver sido dobrado ou torcido durante o serviço. A névoa salina na estrada ataca primeiro a cobertura e depois o fio abaixo dela. A SAE J1273 cobre a prática de substituição e manutenção de conjuntos de mangueiras.

Devo lubrificar a haste do cilindro?

Não. Engraxe os suportes, e só se os seus forem da versão lubrificada. Estágios telescópicos carregam uma fina camada dura de cromo, publicada em torno de 20 μm no menor estágio de uma faixa frontal, e a graxa nessa superfície retém a areia contra a vedação.

Quando vale a pena parar e ligar para uma loja?

Quando os vazamentos persistem após a substituição da vedação, quando a unidade não consegue gerar pressão após as verificações elétricas voltarem limpas, quando um estágio telescópico está dobrado ou inchado, ou quando a única solução restante é abrir uma válvula de alívio selada de fábrica. Trabalhos de reconstrução interna precisam de testes de bancada que um pátio não pode oferecer.

O óleo novo de um tambor selado atinge a meta de limpeza?

Não de forma confiável. Fluido novo geralmente é mais sujo que o alvo em serviço, então filtração e transferência limpa importam mais do que a etiqueta no tambor.
